[UiPath]RE Framework 이론 및 실습2

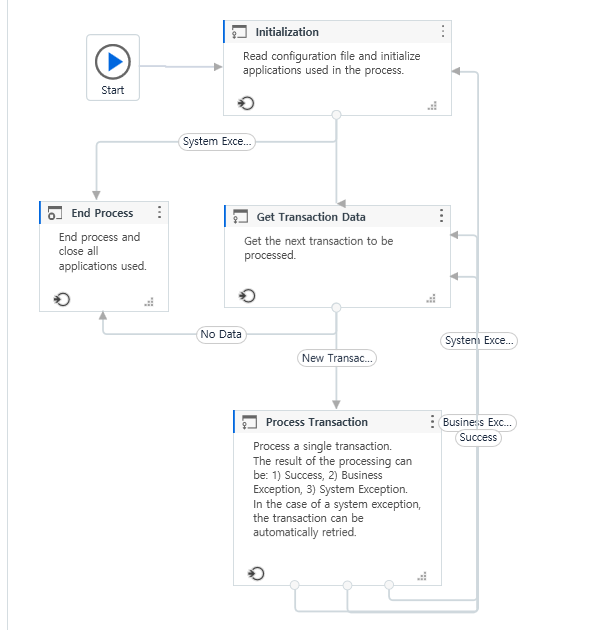

REFramwork의 구성 4단계



Initialization

: 프로세스를 실행하는데 필요한 사항들을 준비하는 과정



> 정상적으로 작업한 경우 Get Transaction Data로 이동

> Error 가 발생한 경우 End Process 이동

> 추후에 Process Transcation에서 Error 발생하면 다시 돌아오는 곳이기도 함

> System Error = Nothing으로 초기화하고 시작

- 준비작업 (주로 dtTransaction설정, 작업할 사이트 Login_필요에 따라 사이트 Login을 다른 곳에서 진행할 수 있음)
- 초기화
- Config 생성



Get Transaction Data (반복)

: 다음 트랜잭션 데이터를 가져옴,  트랜잭션 item은 기본적으로 Queue Item 이나, 다른형태의 컬렉션도 쓸 수 있어서 필요에 따라 쉽게 변경가능, 다음에 처리할 데이터가 없는 경우 프로세스를 종료시키기 위한 조건을 설정해야함



> 작업할 dtTransaction을 intTransactionNumber에 맞게 전환해주는 곳, TransactionITem 생성(자르는)하는 작업만 수행하는 것이 일반적

> 정상적 작업한 경우 Process Transaction이동

   작업할 데이터가 없으면 End Process로 이동

> Error 가 발생한 경우 실패한 Log 남기고 End Process로 이동

> Process Transaction에서 정상적으로 작업한 경우와 Business Exception이 발생한 경우에 돌아오는 곳이기도 함



- 데이터 가져오기
- Process Transaction에 데이터 전달

- 반복문+조건문 (데이터가 있냐 없냐 판단)으로 구성



Process Transaction (반복)

: Get Transaction Data 에서 가져온 데이터를 가지고 처리



Try - Catch

> Business Exception(개발자가 컨트롤할 수 있는 에러) =  Nothing  (초기화)

> 정상적 작업한 경우 Get Transaction Data로

> Error 가 발생한 경우 System Exc > Init로

                                    Buseinss Exc> Get TrasactionData로 이동

> System Exc(그 이외의 에러) 발생하면 Init부터 다시 작업 재시도

> Bueinss Exc 하면 Get Transaction Data로 이동하여 기존 Item을 Continue 하여 계속 수행



Finally

> Process Transaction 작업 완료 후 후속 처리 하는 곳

> 해당 장소에서 intTransactionNumber가 바뀌며

> Excp에 대한 스샷 찍고

> 각 Exc에 맞게 IntTransactionNumber 조정 가능

- 핵심 프로세스 진행



End Process

: 프로세스 종료시키는 과정

> Sys Exc발생했는지 여부에 따라 마지막 작업이 다름

> Sys Exc 발생시 전체 화면 스샷 찍고 실패 메일 보내고 모든 프로그램의 프로세스를 Kill하고 종료

> Sys Exc 없을 시 마무리 작업 후 성공 메일 보내고 Kil Processs

> 만약 End Process에서 Erro가 발생하면 실패 Log만 남기고 종료

- 작업정리
- 응용프로그램 닫기
- 이메일발송





* 용어 설명:



Config파일
- Uipath의 설정정보 웹 애플리케이션에 접근하기 위한 url, 오케스트레이터의 Queue이름, 로그인 아이디, 폴더나 파일의 경로, 운영자의 이메일 주소 등이 있음.
- REFramework에서는 이러한 설정 정보를 Config파일(Config.xlsx)로 부터 읽어옴
- 이렇게 읽어 온 정보는 각 State Machine간에 공유되는 Dictionary에 저장하여 사용함.
- 이것은 설정 정보가 변경되는 경우 워크플로우를 직접 수정하지 않고 설정파일에서 쉽게 변경해줌으로써 유지, 관리가 쉽기 때문임.



Queue 데이터처리방식

: 선입선출(FIFO, First In First Out)
큐는 데이터를 순차적으로 처리하는데 이는 은행에서 번호표에 따라 업무처리를 하는 원리와 같다.





(참고)



Initialization

- 브라우저 여는 작업이 "반복"이 되면 Process Transaction에서 작업하도록
